Sluice Valves
for water works

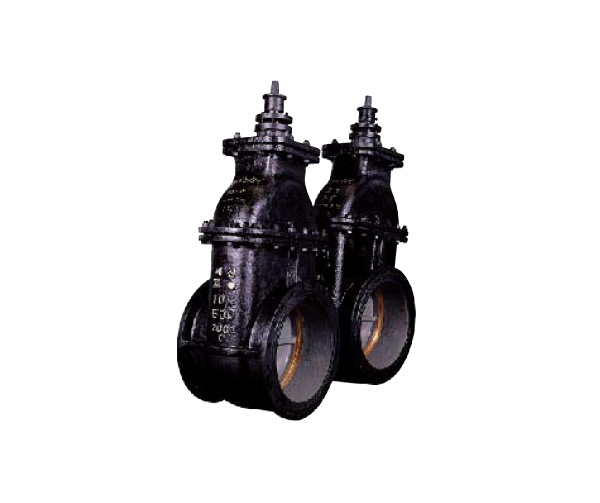

Sluice Valves

수도용 닥타일 슬루스밸브는 상ㆍ하수도에 사용되는 것으로 KS B 2334(2종, 3종, 4종, 5종)의 사양을 만족시킵니다.
개폐방식은 수동, 전동, 개폐대식(이상식) 및 실린더형 등이 있습니다.

Download

Spectification

개요
규격	2종, 3종 : 50~500mm 4종, 5종 : 50~300mm (수요자의 요구에 따라서500mm 이사의 고압도 가능함)
사용압력	7.5K, 10K, 16K, 20K (수요자의 요구에 따라서 20kgf/㎠ 이사의 고압도 가능함)
밸브접합부	2종, 3종 : KS D 4309, ISO R 13 4종, 5종 : KS B 1511(16K, 20K)
사용유체	물, 상ㆍ하수, 해수
열림방향	반시계방향(왼쪽)

시험압력(누설시험)

개요
부분	2종(7.5K)	3종(10K)	4종(16K)	5종(20K)
시트	7.5K	10K	16K	20K
몸통	14K	21K	24K	30K

주요재질

- 수요자의 요구에 따라 다른 재질도 적용 가능함.
