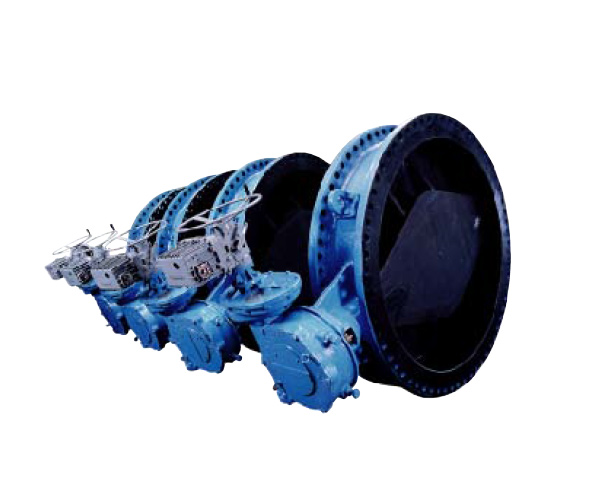

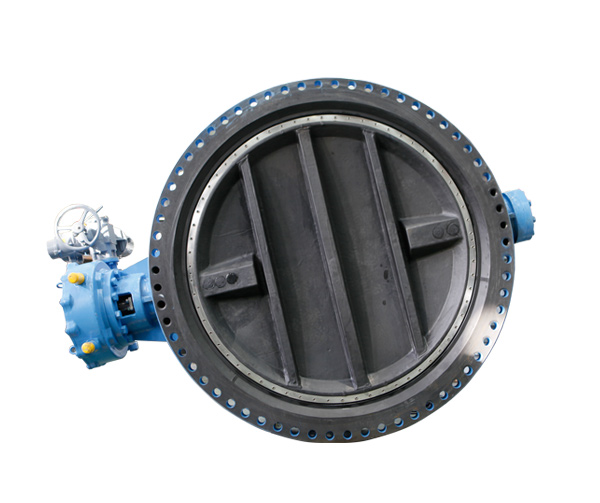

butterfly valve
for Power Plant

BUTTERFLY VALVEPower Plant

첨단 라이닝 공정을 도입하여 AWWA C 504 또는 BS 5155에 따라 설계 및 제작 되어 각종 부식성이 있는 유체에 사용됩니다.

즉 발전소 해수응용, 화학공정을 위한 순환수 공급, 콘덴서 분리 등에 사용되며, 작동이 용이하여 중장비 서비스에 알맞습니다.

고무라닝형 분류
ⓐ 전체 고무 라이닝형
ⓑ 몸통 고무 라이닝형

Download

Spectification

개요
규격	8”~ 120”(200~3,000mm)
적용유체	해수 또는 부식성 유체
최고사용압력	232 psi (16kgf/㎠)
적용플랜지	ISO 2084 or AWWA C 207. BS 4504 수요자의 요구에 따라 다음 규격도 가능함.
설치	수평형, 수직형
수압시험	몸통 압력 : 사용압력의 1.5배 시트압력 : 사용압력과 동일함
라이닝 종류	Natural Rubber(N.R) Nitrile Rubber(NBR) Ethylene-Propylenr(EPDM)
페인트	에폭시 코팅 수요자의 요구에 따라 다른 재질도 가능함
조작	수동식(웜기어형) 전동식(웜기어, 밸브조작기) 실린더식(유압, 공압)
